Você já abriu uma planta baixa e não soube por onde começar? Todos os símbolos, as linhas, os arcos nas portas… parecem um código secreto. Mas não é.
Neste guia, primeiramente, você vai entender o que é planta baixa, como ler os principais símbolos, interpretar medidas corretamente e, sobretudo, como o posicionamento das portas impacta tanto no aproveitamento dos ambientes.

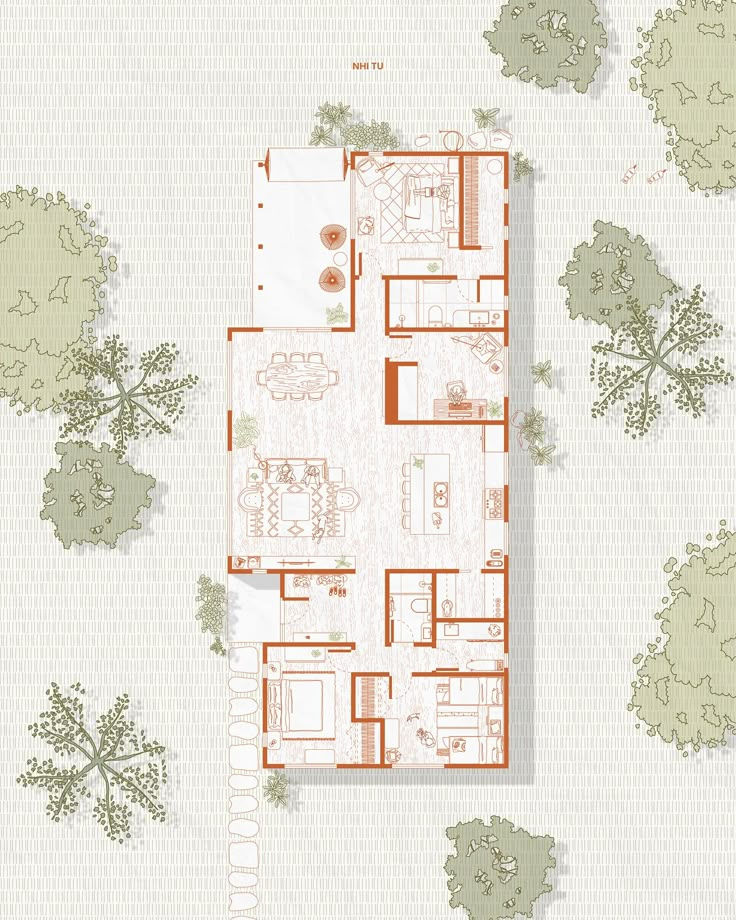

O que é planta baixa?
A planta baixa é um desenho técnico que mostra a vista de cima de um ambiente, como se você removesse o teto e olhasse de cima para baixo. Ela representa a distribuição dos cômodos, a espessura da parede, a posição das portas e janelas e toda a dimensão real do espaço.
Em outras palavras, é o documento mais importante de um projeto arquitetônico. Arquitetos, engenheiros e construtores usam esse documento como base para executar toda a obra.
Planta baixa ou planta arquitetônica: qual a diferença?
Na prática, os dois termos são usados como sinônimos no dia a dia. Tecnicamente, a planta arquitetônica é o conjunto dos documentos, incluindo cortes, fachadas e detalhamentos, enquanto a planta baixa é especificamente o corte horizontal do ambiente.
Porém, de maneira geral, quando alguém diz “me manda a planta”, essa pessoa está pedindo a planta baixa.
Como ler a planta baixa: os principais símbolos para saber
Cada elemento da planta segue uma linguagem visual padronizada pela ABNT. Vamos ver os mais comuns?
| SÍMBOLO | O QUE REPRESENTA | COMO APARECE |
| Linha contínua grossa | Parede ou estrutura | ——— |
| Linha tracejada | Elemento acima do plano de corte | – – – – – – – |
| Arco + linha | Porta e sua área de abertura | Linha reta com arco de 90º |
| Linha fica com traço | Janela | Três linhas finas entre paredes |
| (X) no vão | Janela fixa | Linhas diagonais no retângulo |
| Cota | Medida real do espaço | Linhas com setas e números |
| Escada | Degraus e sentido de subida | Linhas paralelas com seta |
Como interpretar as medidas?
As medidas na planta baixa são chamadas de cotas e aparecem em centímetros (cm) ou metros (m), dependendo da escala usada. Como, por exemplo:
| ESCALA | 1 CM DE PAPEL = | USO TÍPICO |
| 1:50 | 50 cm | Plantas de ambientes |
| 1:100 | 1 metro na obra | Plantas gerais de casa e apartamentos |
| 1:200 | 2 metros na obra | Plantas de grandes edificações |
Portas na planta baixa: como o posicionamento impacta na circulação?
Esse é um dos pontos mais ignorados por quem lê uma planta baixa pela primeira vez e, ao mesmo tempo, um dos que mais fazem diferença no dia a dia. A posição e o sentido de abertura de uma porta determinam se o ambiente vai ter fluxo natural ou vai se tornar um problema de circulação.
O que é sentido de abertura?
Na planta, a porta é representada por uma linha reta (a folha de porta) com um arco de 90 graus indicado para onde ela abre. Esse arco mostra o espaço que a porta ocupa ao ser aberta.
Então, ao analisar uma planta, você precisa verificar se essa área varrida vai colidir com móveis, outras portas ou o caminho que as pessoas percorrem na circulação.

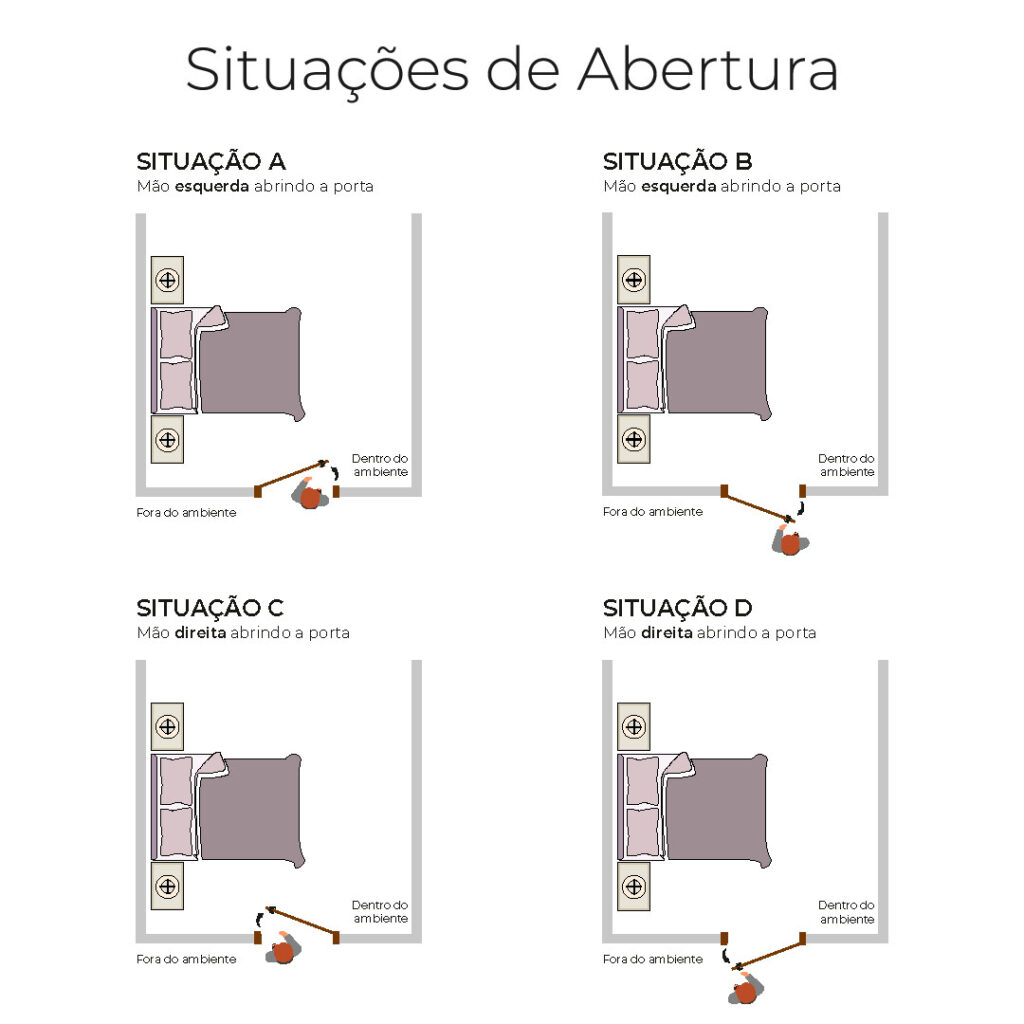

Os 4 tipos de abertura e quando usar cada um
Existem quatro tipos principais de abertura de porta:
Erros comuns de posicionamento de porta
Veja os momentos mais frequentes que já apareceram em leituras de planta:
- Porta batendo em porta: dois cômodos próximos com portas que abrem no mesmo canto. Ou seja, os arcos não podem se sobrepor.
- Porta bloqueando o interruptor: quando você abre a porta, ela pode encobrir o interruptor de luz e dificultar o acesso. Além disso, isso pode gerar retrabalho após a obra finalizada.
- Porta batendo em mobiliário: você precisa respeitar a área varrida ao posicionar camas, sofás e balcões próximos ao vão.
Dimensões mínimas de porta por tipo de ambiente
As dimensões das portas também aparecem na planta e precisam seguir as normas de acessibilidade (NBR 9050).
| AMBIENTE | LARG. MÍNIMA | LARG. RECOMENDADA | ALTURA PADRÃO |
| Entrada principal | 90 cm | 100 cm | 210 cm |
| Quartos e salas | 80 cm | 90 cm | 210 cm |
| Banheiros | 70 cm | 80 cm | 210 cm |
| Garagem / padrão | 220 cm | 250-300 cm | 220 cm ou mais |
| Acessibilidade | 80 cm vão livre | 90 cm vão livre | 210 cm |
Circulação nos ambientes: entenda o que a planta diz
A circulação é o trajeto que as pessoas percorrem para se mover entre os ambientes. Uma planta bem feita cria caminhos naturais, sem cortar cômodos ao meio ou criar zonas mortas, como dizem.
Use este check-list sempre que for analisar a circulação de qualquer planta:
- É possível ir de qualquer cômodo a outro sem passar por um terceiro?
- A porta de entrada tem espaço livre de pelo menos 1,20 à frente?
- As portas dos quartos não bloqueiam a passagem no corredor?
- A área de serviço tem vão para passar com cesto de roupa ou eletrodomésticos?
Além disso, dentro da planta, existem dois tipos de circulação:
- Você vai encontrar a circulação primária, que são os caminhos principais da casa (da entrada para a sala, da sala para os quartos, do corredor para os banheiros). Esse caminho deve ser amplo, direto e livre de obstáculos.
- Em contrapartida, a circulação secundária, que são os caminhos de apoio (entrada de serviço, corredor da área de serviço, acesso à garagem, etc.), pode ser mais estreita, mas não pode ser ignorada.
Você está pronto para planejar sua obra!
Saber ler uma planta baixa não é privilégio somente de arquitetos formados. Dessa forma, com os conceitos certos, qualquer pessoa consegue entender o espaço, identificar problemas de circulação e tomar decisões mais seguras em obras e reformas.
E, quando o assunto é porta, o posicionamento e o sentido de abertura fazem toda a diferença. Afinal, uma porta mal planejada pode desperdiçar espaço, travar a circulação e criar problemas que só aparecem depois que a obra está pronta.
Por fim, se você está planejando uma obra e quer garantir que as portas estejam bem posicionadas, acesse o catálogo da Pormade para conhecer todas as opções, em diferentes tamanhos e modelos.
Ou, se preferir, fale diretamente com nossa equipe de atendimento.
